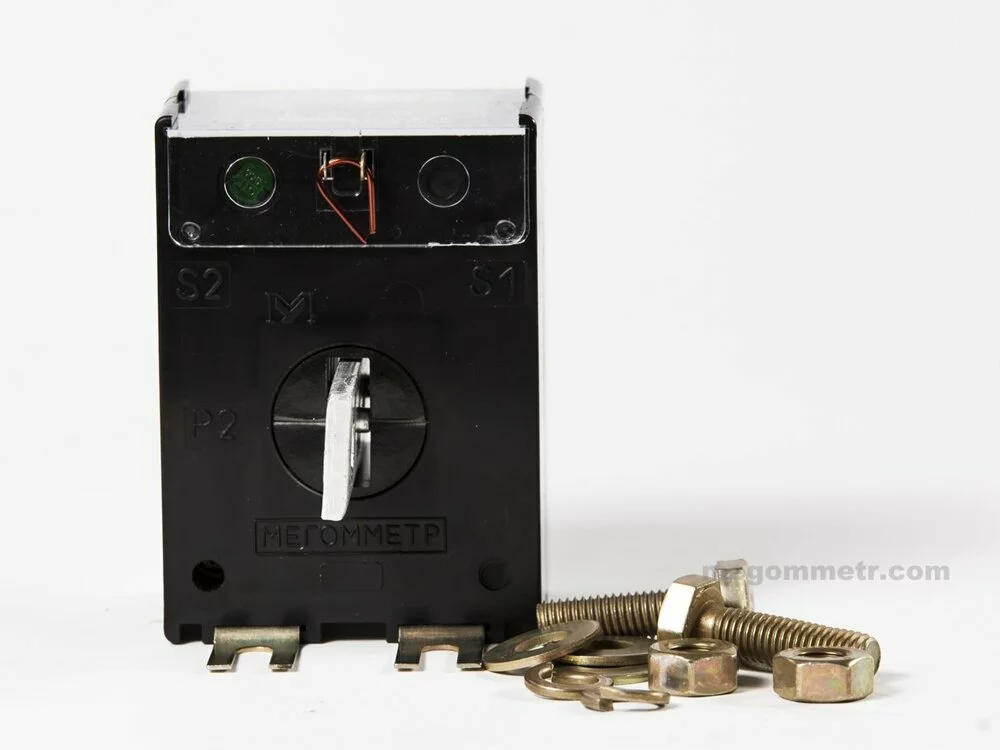

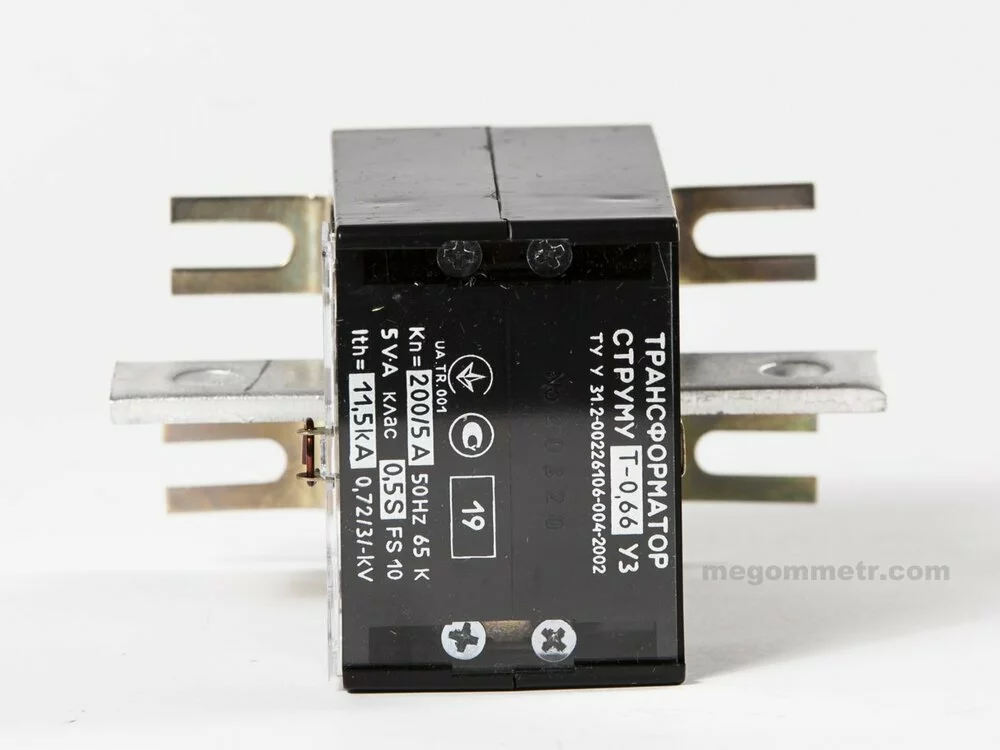

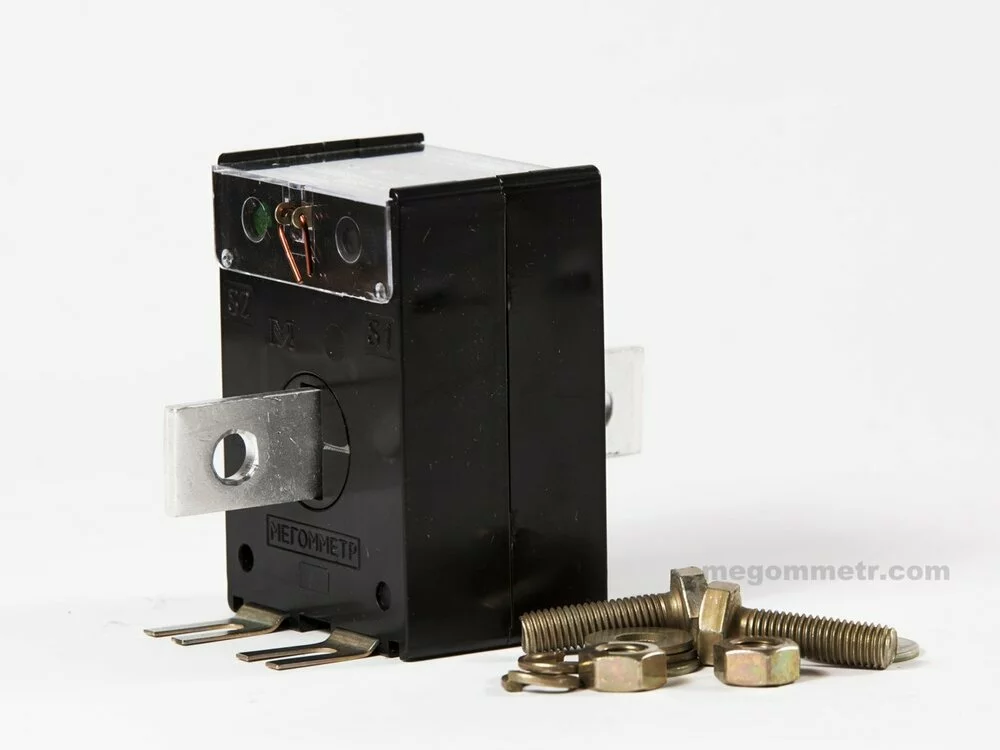

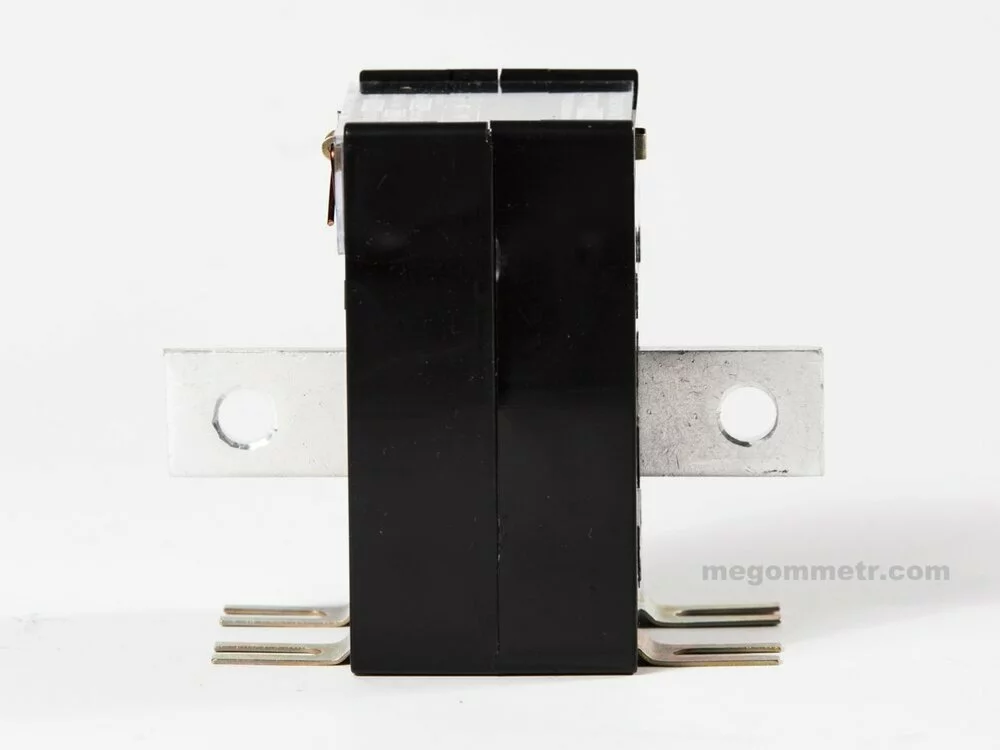

Трансформаторы тока Т-0,66 Т-0,66А
Код товару: 1188144796
Наявність:
В наявності
Ціна:
570,00 грн./шт
UAH
Компания "Мегомметр" выпускает трансформаторы тока с межповерочным интервалом 16 лет.
Трансформаторы тока Т-0,66 Т-0,66А: особенности
Лазерная маркировка корпуса. Надежная прозрачная крышка закрывающая контакты вторичной цепи.
Трансформаторы тока Т-0,66; Т-0,66А предназначены для передачи сигнала измерительной информации приборам измерения, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Hz или 60 Hz.
Трансформаторы тока Т-0,66; Т-0,66А соответствуют требованиям Технического регламента законодательно регулированных средств измерительной техники, утвержденного постановлением Кабинета Министров Украины от 13.01.2016 № 94.
Трансформаторы тока Т-0,66 с номинальной силой первичного тока более 300 А и трансформаторы тока Т-0,66А всех конструктивных исполнений соответствуют требованиям ДСТУ ІЕС 60044-1 (нагрузка вторичной обмотки находится в диапазоне от 25% до 100% значения номинальной нагрузки).
Трансформаторы тока Т-0,66 с номинальной силой первичного тока до 300А включительно соответствуют требованиям технической спецификации изготовителя (нагрузка вторичной обмотки находится в диапазоне от 75% до 100% значения номинальной нагрузки).
|
Тип, вариант конструктивного исполнения |
Номинальная первичная сила тока, А |
Номинальная вторичная сила тока, А |
Класс точности |
Наибольшее напряжение, kV |
|
Т-0,66 |
5,10,20, 30, 40, 50,75,100, 150,200, 250, 300, 400, 500,600 |
5 |
0,2; 0,5S; 0,5; 1 |
0,72 |
|
Т-0,66А* |
400, 500, 600 |
|||
|
Т-0,66А** |
5, 10, 20, 30, 40, 50, 75, 100, 150, 200, 250, 300 |
|||
|
* – по требованию потребителя возможно изготовление трансформаторов с сердечником из аморфного сплава. ** – трансформаторы с сердечником из аморфного сплава. |
||||
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2 = 0,8 5 V·А.
Условия эксплуатации:
– температура окружающего воздуха от минус 45 °С до плюс 40 °С;
– относительная влажность воздуха до 98 % при температуре плюс 25 °С.
Масса, не более 1,3 kg.
Межповерочный интервал:
– трансформаторов Т-0,66 - 5 лет;
– трансформаторов Т-0,66А - 16 лет.
Крепление трансформаторов тока возможно при помощи пластин, которые входят в комплект поставки либо при помощи DIN-рейки, поставляемой по отдельному заказу.
|
Исполнения |
Размер шины, IxC, мм |
Материал шины |
Поворот шины вокруг продольной оси |
|
5/5 |
15х1,5 |
Медь |
|
|
10/5 |
15х1,5 |
Медь |
|
|
20/5 |
15х1,5 |
Медь |
– |
|
30/5 |
15х1,5 |
Медь |
– |
|
40/5 |
15х1,5 |
Медь |
– |
|
50/5 |
15х1,5 |
Медь |
– |
|
75/5 |
15х1,5 |
Медь |
– |
|
100/5 |
15х1,5 |
Медь |
– |
|
150/5 |
15х2 |
Медь |
– |
|
200/5 |
22х2 |
Медь |
– |
|
200/5 |
25х5 |
Алюминий |
+ |
|
250/5 |
25х6 |
Алюминий |
+ |
|
300/5 |
25х6 |
Алюминий |
+ |
|
400/5 |
25х8 |
Алюминий |
+ |
|
500/5 |
25х8 |
Алюминий |
+ |
|
600/5 |
25х8 |
Медь |
+ |
Габаритные, установочные и присоединительные размеры трансформаторов тока Т-0,66; Т-0,66А
Габаритные, установочные, присоединительные размеры трансформаторов тока Т-0,66; Т-0,66 с первичным током 600 А
Габаритные, установочные и присоединительные размеры трансформаторов Т-0,66; Т-0,66А исполнения 250/5А, 500/5А с поворотной шиной
В трансформаторах Т-0,66; Т-0,66А исполнений 200/5, 250/5, 300/5, 400/5, 500/5, 600/5 А шина устанавливается в любом положении, относительно продольной оси. Трансформатор исполнения 200/5 А, с установкой шины в вертикальном положении, изготавливается по отдельному заказу.
Купить измерительные приборы Вы можете, оформив заявку на сайте или
обратившись по контактным номерам телефонов. Заказы принимаем со
всей Украины.
- Дата публікації: 22.05.2022
- Виробник: Собственное производство
- Тип: трансформатор тока
- Материал корпуса: медь
