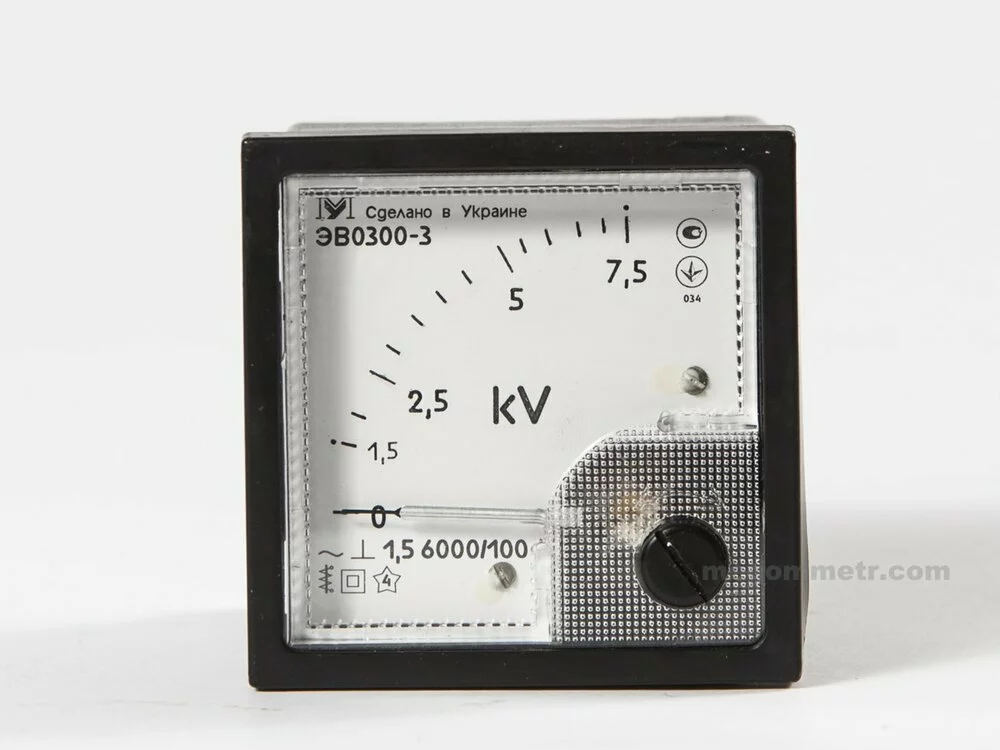

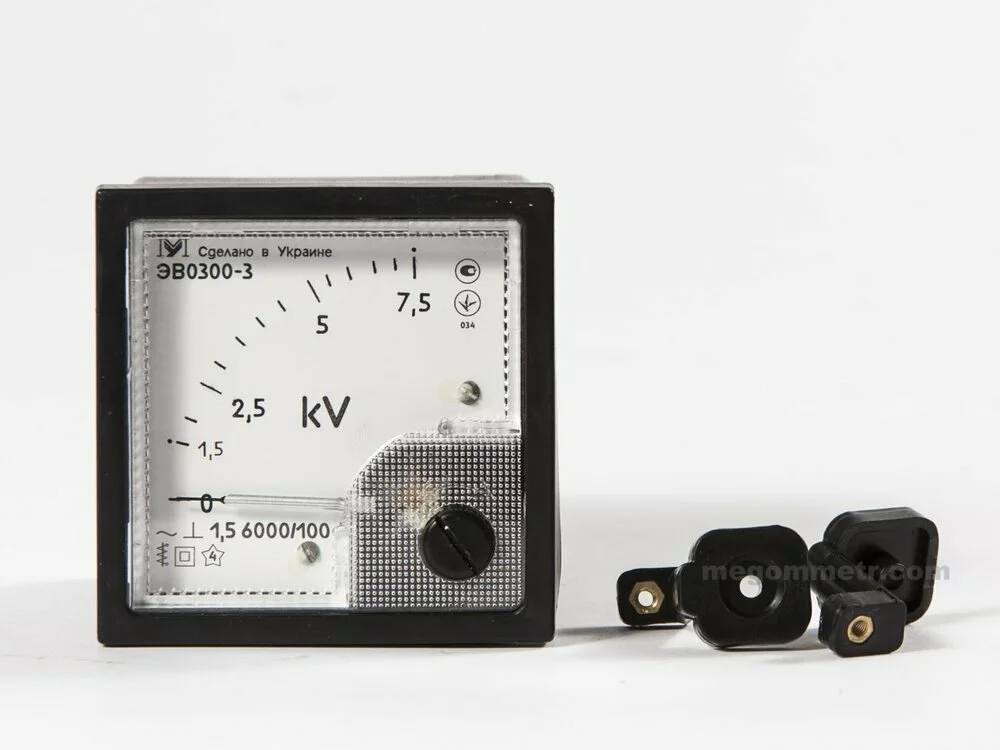

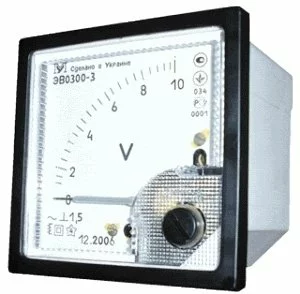

Технические характеристики вольтметров ЭВ0300

• Диапазон измерения напряжения от 10 V до 600 V непосредственного включения.
• Измерение напряжения более 600 V через трансформатор напряжения.
• Класс точности 1,5 или 2,5.
• Габаритные размеры 72 mm x 72 mm х 61,2 mm, 96 mm x 96 mm х 61,2 mm.

Приборы электромагнитной системы щитового (панельного) исполнения аналоговые показывающие с креплением подвижной части на кернах и угловым расположением подвижной части предназначены для измерения напряжения в цепях переменного тока синусоидальной формы частоты от 45 Гц до 65 Гц электроустановок предприятий и энергетических объектов.

• Рабочее положение приборов вертикальное или горизонтальное. По согласованию с заказчиком допускается изготавливать приборы с рабочим положением под любым углом до 90º относительно горизонтальной плоскости.
• Класс точности 1,5 или 2,5.Пределы допускаемой приведенной основной погрешности приборов равны ± 1,5 % для приборов класса точности 1,5 и ±2,5 % для приборов класса точности 2,5 от конечного значения диапазона
• Габаритные размеры по фланцу и длина шкалы приборов в зависимости от модификации (исполнения), приведены в таблице

Модификации вольтметров

• Масса (не более):  ЭВ0300-2 – 0,3 кг, ЭВ0300-3 – 0,2 кг.
• Конечные значения диапазонов измерения приведены в таблице.

• Начальное значение диапазона измерения не превышает 20 % конечного значения диапазона измерения.
• Собственное потребление приборов должно быть:
  • вольтметров непосредственного включения не более 5 V×A;
  • вольтметров, включаемых с трансформатором напряжения (4±1,5) V×A.
  • Степень защиты, обеспечиваемая корпусом прибора от проникновения твердых предметов IP40 по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)».
  • Конструкция приборов обеспечивает отсутствие колебаний резонансного характера, вызывающий размыв конца указателя более чем на ширину самой узкой из отметок шкалы при любой частоте от 45 Hz до 65 Hz.
  • Предельные условия транспортирования:
  • Установочные размеры для монтажа приборов к щиту:

• Рабочие условия применения (климатические воздействия):
  • температура окружающего воздуха от минус 40 °С до плюс 50 °С; относительная влажность воздуха до 95% при температуре 30 °С.

• Приборы допускают крепление к щитам толщиной до 8 mm.
